4G款手持氣象站

產品型號：JD-SQ8+

市場價格：電議優惠

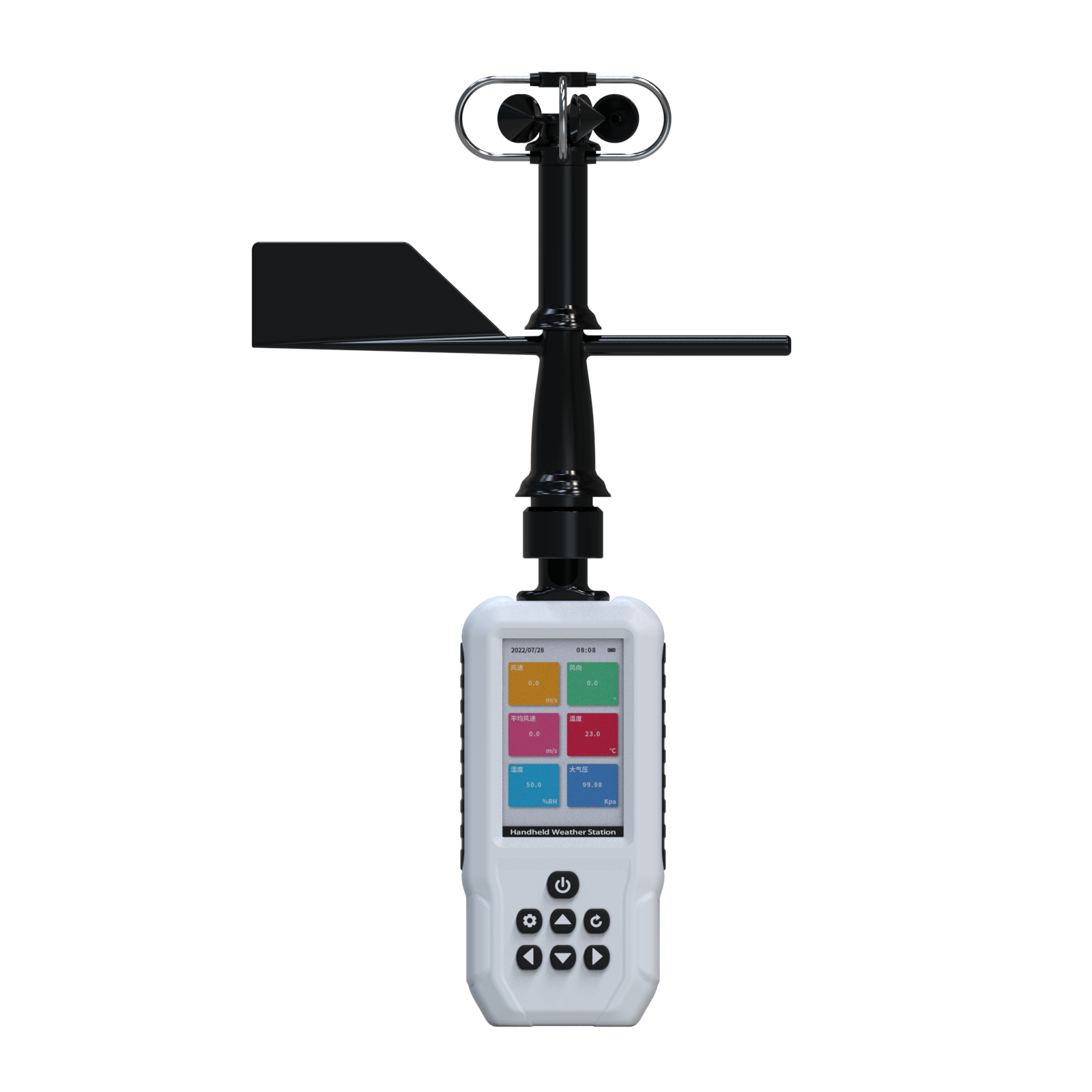

產品簡介：4G款手持氣象站是一款攜帶方便，操作簡單，集多項氣象要素于一體的可移動式氣象觀測儀器

廠家客服：
廠家電話：15666889209

相關產品

一、產品簡介

手持式氣象站，又稱手持氣象儀，是一款攜帶方便，操作簡單，集多項氣象要素于一體的可移動式氣象觀測儀器。系統采用精密傳感器及智能芯片，能同時對風速、風向、平均風速、溫度、濕度、大氣壓、海拔、熱力指數、濕球溫度、浪高、露點溫度、風寒指數、GNSS三模定位等要素進行準確測量。內置大容量FLASH存儲芯片可存儲至少一年的氣象數據；Type-C通訊接口，方便用戶對氣象數據的進一步處理分析。

本儀器可廣泛應用于氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。

二、功能特點

1.液晶屏幕3.5寸，可顯示風速、風向、平均風速、溫度、濕度、大氣壓、海拔、熱力指數、濕球溫度、浪高、露點溫度、風寒指數、GNSS三模定位等要素。☆

2.內置電子羅盤，實現風向的360度監測，并增加風向自動讀取和手動讀取的切換。☆

3.大容量數據存儲，最多可存儲40000條氣象數據（數據記錄間隔可在1~60分鐘之間設置）。

4.Type-C通訊接口，實現內部存儲數據的讀取。☆

5.GNSS三模定位定位精度高，速度快（可選單北斗）。☆

6.3800mAh鋰電池，低功耗設計，長時間待機，工作運行18小時。☆

7.結構設計科學合理，方便攜帶。

8.外置DTU-4G模塊，上傳云平臺。4G模塊可隨時插拔更換物聯網卡。☆

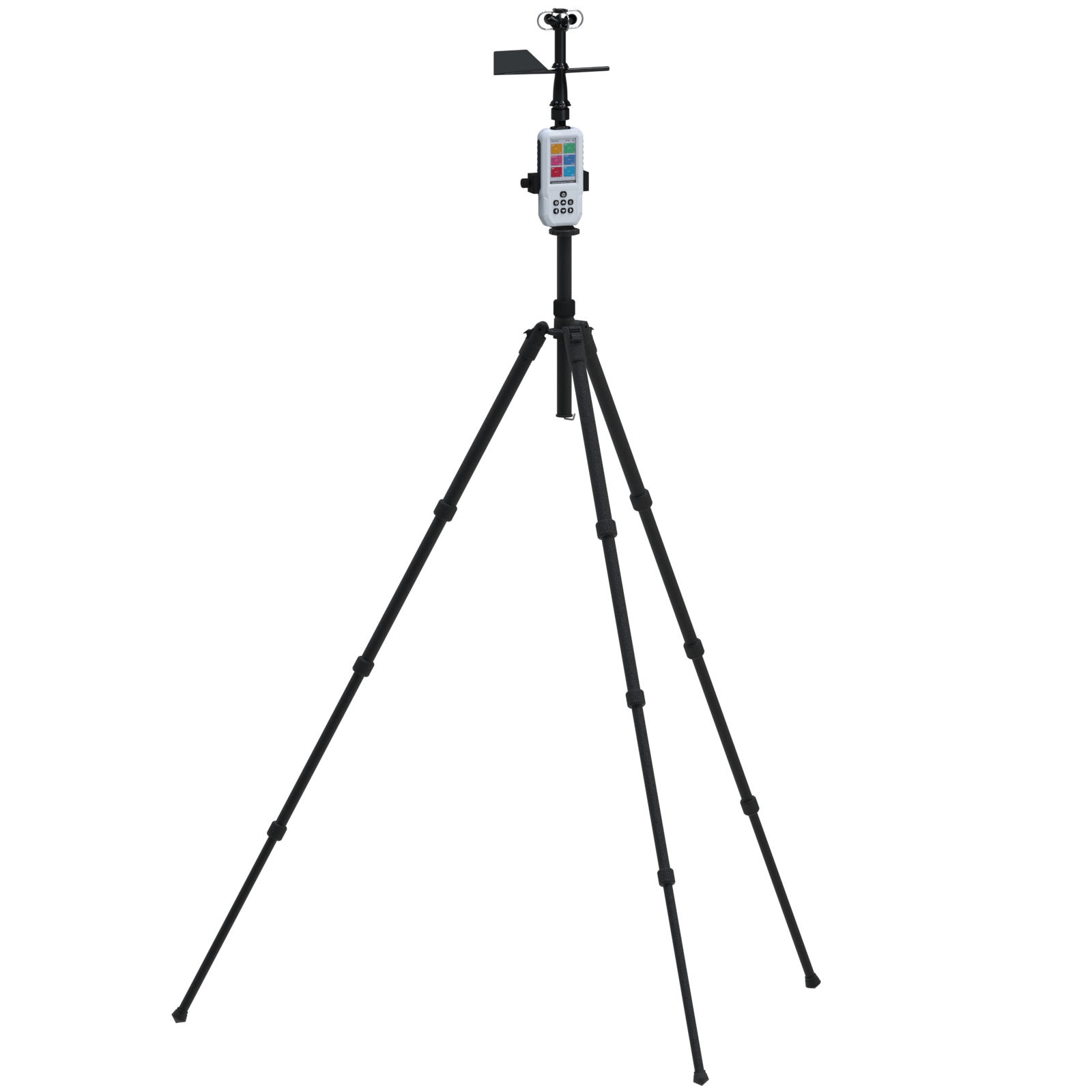

9.可選配三角支架。

三、技術參數

氣象參數	測量要素	測量范圍	精度	分辨率	單位
	風速	0-60	±0.3	0.01	m/s
	風向	0-360	±3	0.1	度
	平均風速	0-60	±0.3	0.01	m/s
	溫度	-40-125	±0.2	0.1	℃
	濕度	0-100	±2	0.1	%RH
	大氣壓	30-110	±0.1	0.01	kPa
	海拔	0-9165	±1	1	m
	熱力指數	-40-140	±0.2	0.1	℃
	濕球溫度	-29-70	±0.2	0.1	℃
	浪高	0-14	±0.2	0.1	m
	露點溫度	0-70	±1	0.1	℃
	風寒指數	0-5
	GNSS	三模定位
屏幕	3.5寸液晶屏幕
電池	3800mAh鋰電池
通訊	Type-C接口
通訊	DTU-4G上傳云平臺
存儲	4萬條數據

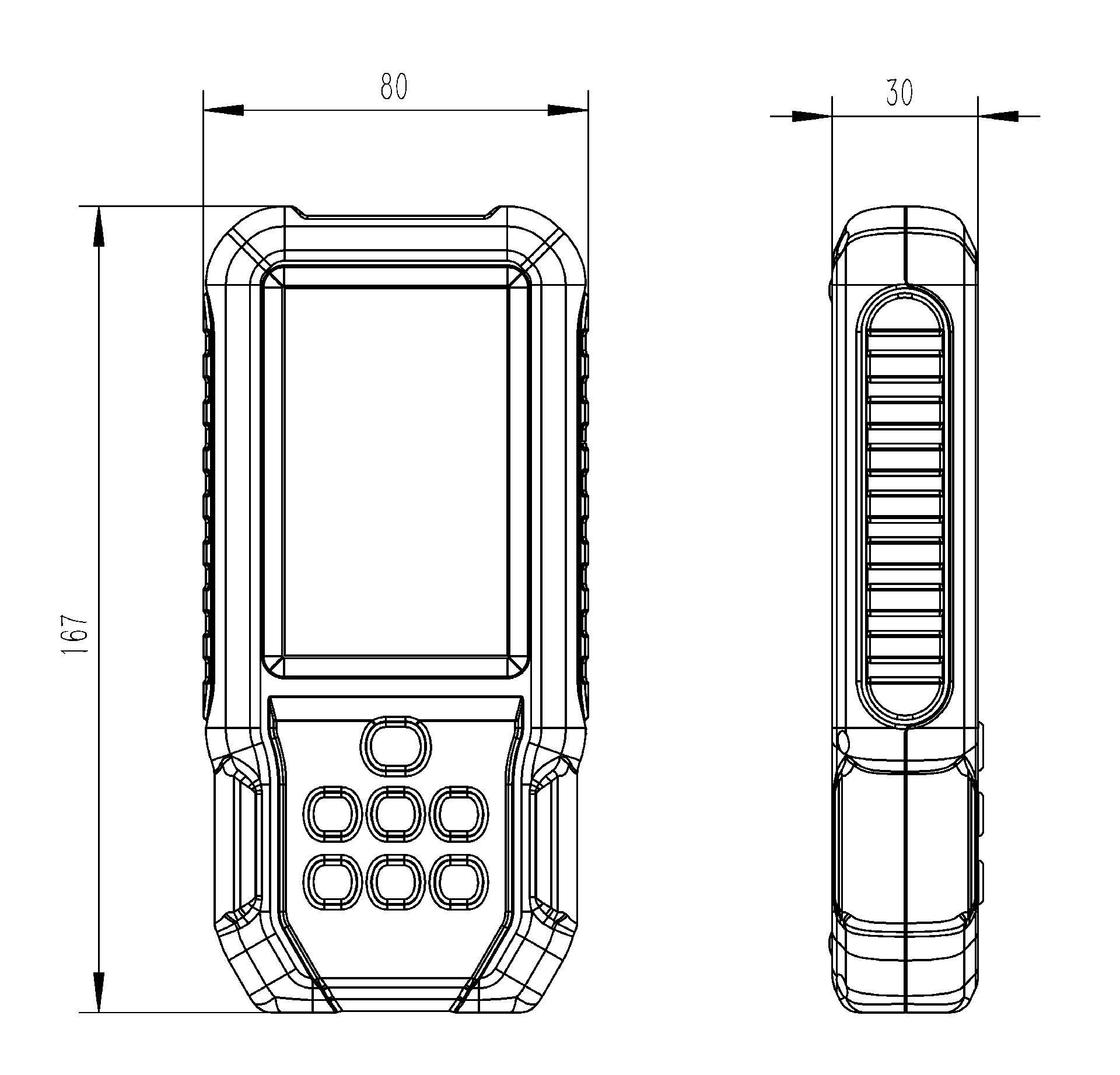

主機尺寸	1678030mm
總體尺寸	37020880mm
總重量	363.2g

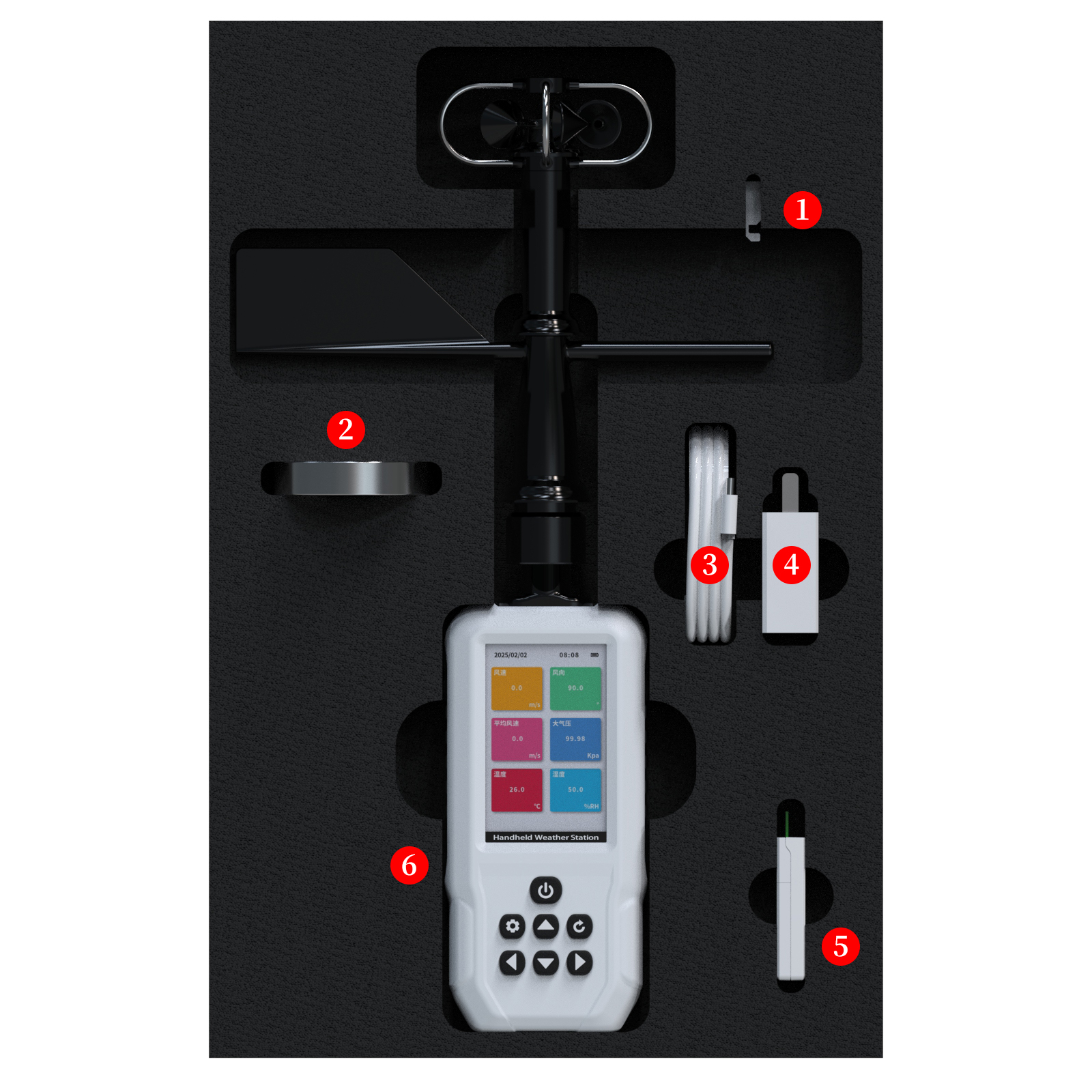

四、配置說明

型號要素	SQ3	SQ6	SQ8	SQ9	SQ10	SQ11	SQ6+	SQ8+
風速	√	√	√	√	√	√	√	√
風向	√	√	√	√	√	√	√	√
平均風速	√	√	√	√	√	√	√	√
溫度		√	√	√	√	√	√	√
濕度		√	√	√	√	√	√	√
大氣壓		√	√	√	√	√	√	√
海拔			√	√	√	√		√
熱力指數			√	√	√	√		√
濕球溫度				√		√
浪高						√
GNSS三模定位						√
露點溫度					√
風寒指數					√
4G上傳							√	√
